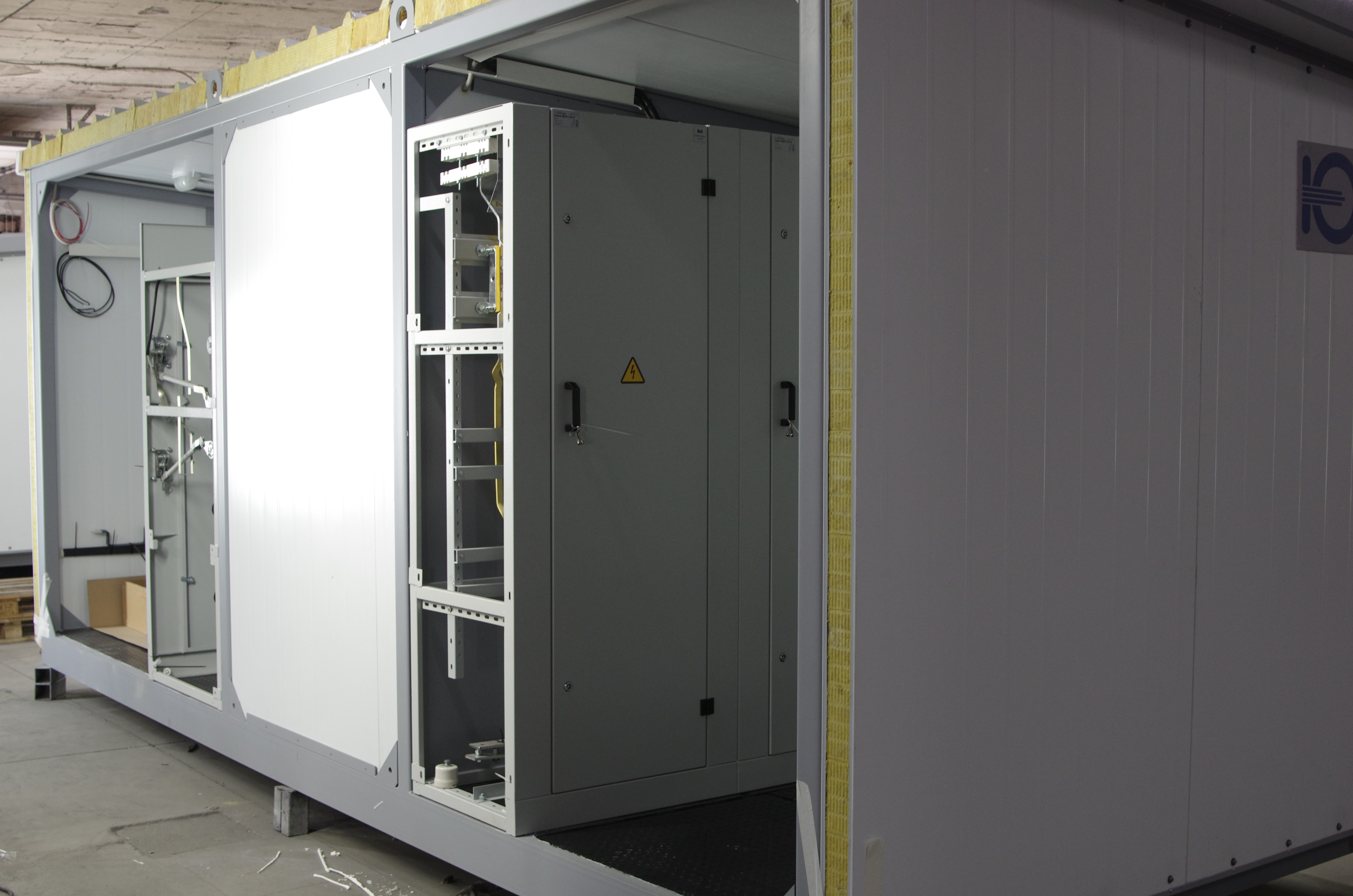

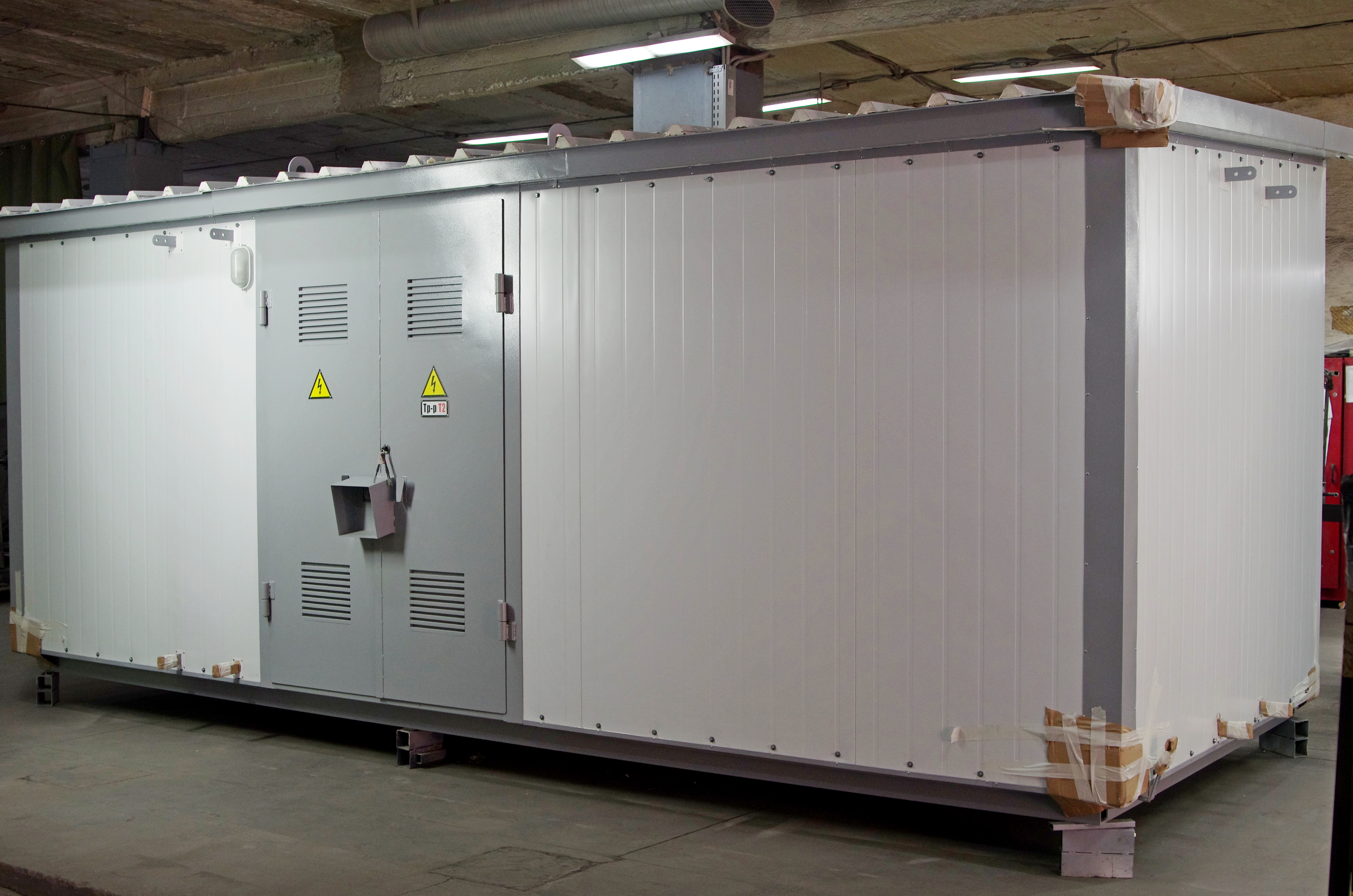

Подстанция выполнена в современном корпусе 2БКТП IP34 размером 5010×5900×2400 мм с площадками обслуживания и сваями для удобства монтажа и дальнейшей эксплуатации оборудования.

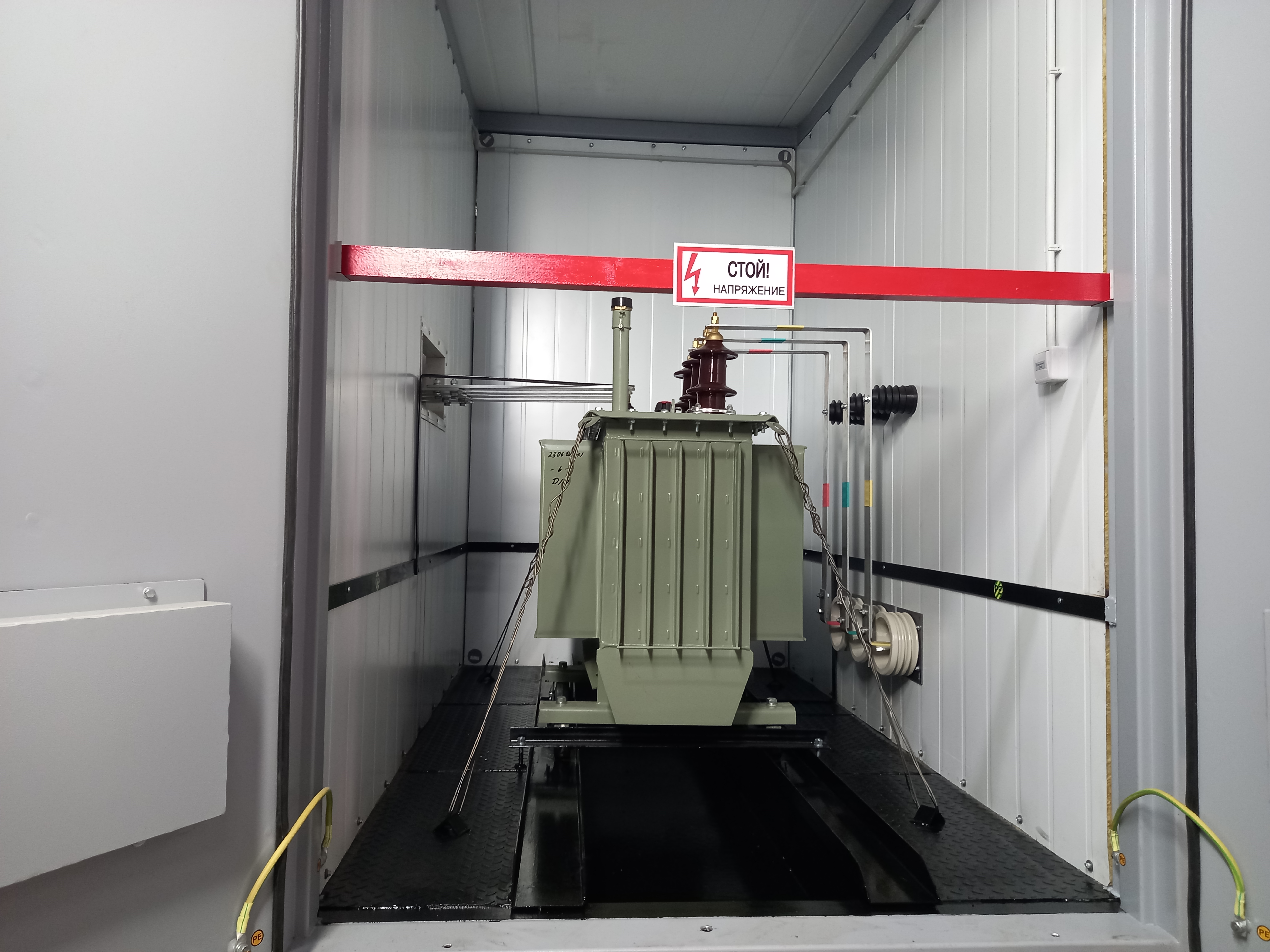

В состав проекта входят два силовых трансформатора ТМГ 160/6/0,4 Д/Ун-11 УХЛ1, обеспечивающих стабильное и эффективное распределение электроэнергии.
Для организации распределительных устройств использованы камеры КСО:
- КСО 366М-3Н-400У3 — 2 шт.
- КСО 366М-4Н-400У3 — 2 шт.
- КСО 366М-17Н-400У3 — 1 шт.
- КСО 366М-18Н-400У3 — 1 шт.
Также проект включает шкаф ШСН (ШРУЭ-Н-063-Д-31), шкаф учета ШУ, шкаф управления уличным освещением ШУНО и ящики управления электроотоплением Я5111-3274 УХЛ4.
В проекте применяются современные электротехнические компоненты: выключатели нагрузки ВНА, ВНАЛ и ВНАП, разъединители РВЗ, счетчики электроэнергии МИР, автоматические выключатели ВА55-41 и OptiMat.
Для распределения электроэнергии установлены панели ЩО70: ЩО70-1-32 У3 — 2 шт., ЩО70-1-72 У3 — 1 шт., ЩО70-1-09 У3 — 3 шт.
БКТП 2БКТП-С-160-6/0,4-УХЛ1 обеспечивает надежное электроснабжение, безопасность эксплуатации и высокую эффективность работы оборудования на объектах различного назначения.
